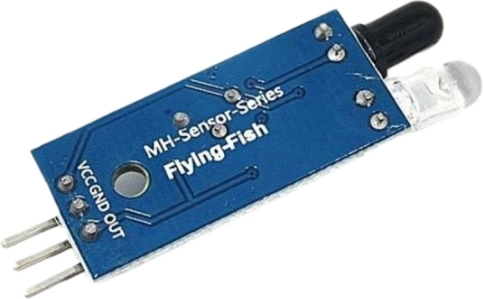

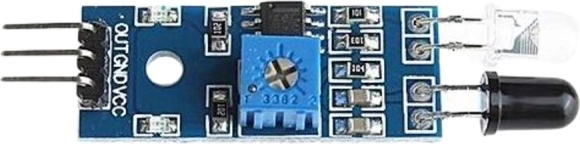

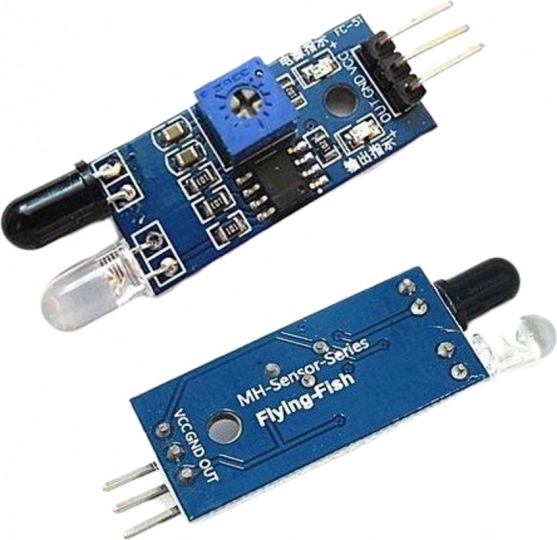

IR czujnik odległości 1–25 mm
IR czujnik odległości 1–25 mm
Ten optyczny czujnik IR odległości został zaprojektowany do szybkiego i niezawodnego wykrywania obiektów na krótkim dystansie. Łączy diodę nadawczą i odbiorczą, wewnętrzny układ komparatora oraz wizualną sygnalizację stanu. Po zarejestrowaniu odbitego promienia IR czujnik rozpoznaje obecność przeszkody, aktywuje zieloną diodę LED i na wyjściu OUT generuje niski poziom odpowiedni bezpośrednio dla wejścia mikrokontrolera.
Odległość detekcji można łatwo dostroić za pomocą potencjometru. Na poprawne działanie wpływają kształt, powierzchnia i kolor obiektu docelowego. Czujnik pracuje z zasilaniem 3–5 V DC, po podaniu napięcia zapala się czerwony wskaźnik. Wyjście można podłączyć bezpośrednio do pinu IO mikrokontrolera lub sterować przekaźnikiem 5 V.
- Łatwa integracja: trzy piny (VCC, GND, OUT) i natychmiastowa sygnalizacja stanu.
- Regulowany zasięg: 1–25 mm, kąt detekcji ok. 35°.
- Do robotyki: omijanie przeszkód, wykrywanie krawędzi i krótkodystansowe pomiary.
Specyfikacja
- Zasada działania
- Nadawanie i odbiór podczerwieni z układem komparatora
- Odległość detekcji
- 1–25 mm (regulowana potencjometrem)
- Kąt detekcji
- ≈ 35°
- Wskaźniki
- Czerwona LED (zasilanie), zielona LED (detekcja)
- Wyjście
- Cyfrowe, niski poziom logiczny przy detekcji (OUT)
- Napięcie zasilania
- 3–5 V DC
- Kompatybilność wyjścia
- Bezpośrednie podłączenie do IO mikrokontrolera lub sterowanie przekaźnikiem 5 V
- Wyprowadzenia pinów
- VCC – VCC, GND – GND, OUT – IO
- Zastosowanie
- Platformy robotyczne, śledzenie linii, projekty DIY
